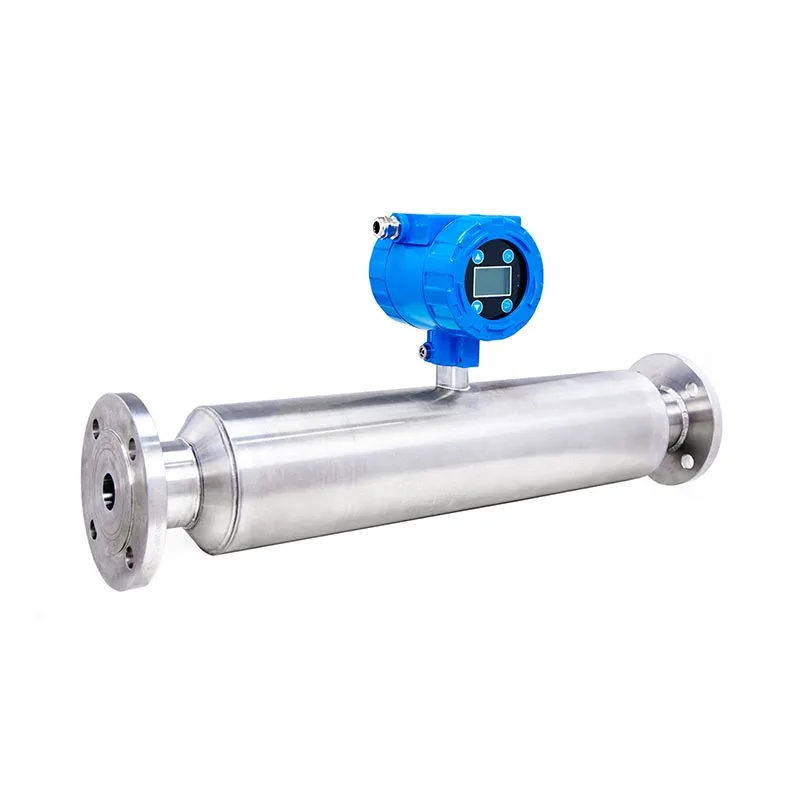

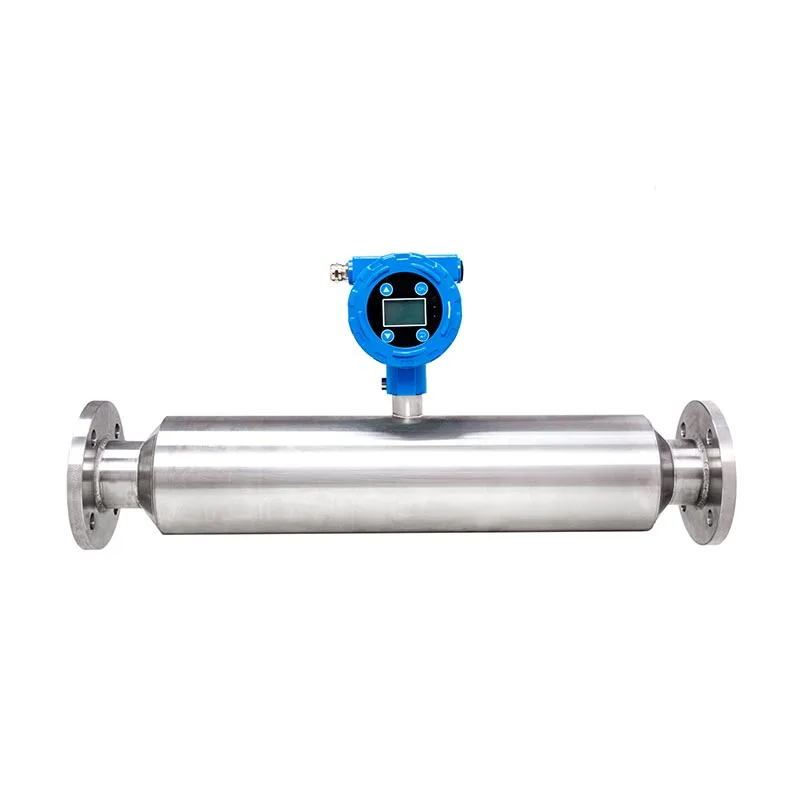

Stainless Steel Inline Tubular Slurry Konsentrasi Meter Kanggo Filter Press Supporting Pipeline System

SINOU punika Produsèn profesional ngarahke ing Filter penet cocog instruments ngawasi otomatis, menehi disesuaikan Stainless Steel Inline Tubular Slurry Konsentrasi Meter Kanggo Filter Pencet Dhukungan Pipeline System kanggo pelanggan printing global, kimia, electroplating lan papermaking. Dirancang minangka pipa langsung-instal tubular struktur kanggo filter press pipa slurry mlebu, target viskositas dhuwur, sludge pewarna korosif lan slurry kimia fitur printing banyu limbah.

Kabeh bagean sing dibasahi nganggo baja tahan karat SUS316L kanthi anti-karat Hastelloy opsional kustomisasi; Nyata-wektu 4-20mA/RS485 sinyal output pranala Filter tekan kontrol otomatis kabinet kanggo nyetel dipakani aliran lan tekanan squeezing membran kanthi cerdas. We ngatur diameteripun pipe, sawetara ukuran lan bahan bledosan-bukti kanggo mbangun sistem dewatering tutup-loop otomatis lengkap dicocogake karo Printing Kimia lan Dyeing Membrane Filter Press.

Fitur Produk Inti

1. Full stainless steel tubular struktur terpadu Kabeh pipe awak lan komponen roso saka Stainless Steel Inline Tubular Slurry Concentration Meter Kanggo Filter Press Supporting Pipeline System mengadopsi SUS316L stainless steel, tahan asam, alkali lan uyah karat printing dye slurry, supaya karusakan teyeng ing medium corrosive long-term.

2. Teknologi pangukuran ultrasonik non-nuklir Ora ana sumber radioaktif, aman kanggo produksi bengkel; anti gelembung & desain gangguan anti-serat, adaptasi sludge printing serat dhuwur lan slurry kimia sing apik, pangukuran stabil malah karo pipa entrained online.

3. Instalasi pipa flange langsung Desain tubular inline nyambung langsung ing pipa feed feed filter tanpa transformasi bypass, ngirit biaya modifikasi sipil lan pipa kanggo bengkel pers filter sing ana.

4. Linkage otomatis karo filter press PLC Real-time konsentrasi sinyal output pranala sistem kontrol pers filter; Nalika konsentrasi slurry ngluwihi batesan sing disetel, sistem kanthi otomatis nyuda kacepetan pompa feed utawa ngluwihi membran squeezing wektu kanggo stabil Kelembapan cake Filter.

5. Pipa njero anti-adhesion sing ngresiki dhewe, permukaan tabung njero sing dipoles nyegah pigmen pewarna lan adhesi endhas sing apik, nyuda frekuensi reresik manual biasa.

6. Output sinyal kaping pirang-pirang & tampilan cerdas LCD lokal tampilan konsentrasi wektu nyata + 4 ~ 20mA analog + komunikasi Modbus RS485 opsional, ndhukung pangumpulan data awan remot lan ekspor rekaman produksi.

Spesifikasi Parameter Teknis

Prinsip Kerja

1. Prinsip Pengukuran Inti

Meter konsentrasi nggunakake prinsip deteksi inline ultrasonik sing maju. Nalika slurry mili liwat tubular Badan Pengukur Stainless Steel Inline Tubular Slurry Concentration Meter Untuk Pipa Pendukung Filter Press Sistem, gelombang ultrasonik ngirim liwat medium cair. Instrumen ngetung nyata-wektu isi ngalangi lan konsentrasi slurry kanthi ndeteksi atenuasi kecepatan swara sing disebabake partikel padhet sing digantung ing jero pewarna & slurry kimia.

2. Konversi Sinyal & Output Data

Chip sensing presisi dhuwur sing dibangun ngowahi sinyal ultrasonik sing diklumpukake dadi data konsentrasi digital. Ing piranti ngasilake sinyal digital 4-20mA utawa RS485 standar lan ngirimake nilai konsentrasi wektu nyata menyang sing cocog. Kabinet PLC saka Chemical Printing lan Dyeing Membrane Filter Press.

3. Closed-loop Kontrol otomatis karo Filter Press System

Miturut prasetel ambang konsentrasi ndhuwur lan ngisor, sistem kontrol penet Filter otomatis nyetel frekuensi pump dipakani lan aliran dipakani: nyuda tingkat feed nalika slurry banget nglukis supaya Filter plate bocor; nambah volume dipakani nalika slurry banget lancip kanggo nambah efficiency produksi. Kangge, sistem ngoptimalake wektu squeezing membran kanggo nyetabilke Kelembapan cake Filter final.

4. Prinsip Desain Auxiliary Anti-interferensi

Tabung batin sing dipoles pangilon nyuda adhesi sludge lan lampiran gelembung. Algoritma sing dibangun kanthi otomatis ngilangi gangguan saka gelembung udara mikro lan serat tekstil cendhak sing ana ing printing sludge kanggo njamin stabil akurasi pangukuran.

5. Tampilan Data & Upload Remote

Layar LCD ing situs nampilake data konsentrasi langsung; upload modul transmisi maya opsional cathetan konsentrasi sajarah, nggampangake statistik data produksi lan Optimization rumus sakteruse kanggo sludge dewatering.

Pancegahan Operasi

1. Pre-instalasi & Commissioning Tips

(1) Resik pipo lebu internal, serat katun lan lumps ngalangi sadurunge instalasi supaya Watesan ukuran tabung.

(2) Rampung kalibrasi nul kanthi banyu resik sawise instalasi; nyetel paramèter watesan konsentrasi ndhuwur / ngisor cocog karo endhas lokal kanggo kontrol linkage pers saringan.

(3) Pasang meter ing bagean pipa lurus horisontal; supaya sikut, stopkontak pump lan expansion pipe dadakan posisi kanggo ngurangi gangguan aliran turbulen.

2. Manajemen mlaku saben dina

(1) Aja mbukak pipa kosong tanpa medium; mateni daya yen pipa wis lemes kanggo nyegah drift data sing ora normal.

(2) Tansah tekanan pakan sing stabil, supaya ora mundhak tingkat aliran sing bakal mengaruhi akurasi deteksi.

(3) Priksa tampilan wektu nyata lan sinyal umpan balik PLC saben shift; mandheg kanggo mriksa yen data fluktuasi ora normal.

3. Aturan pangopènan biasa

(1) Siram tabung njero nganggo banyu sing resik sawise mati saben dina kanggo mbusak pigmen sing adhered lan sludge kenthel.

(2) Njupuk comparison lab sampling manual saben 30 dina, recalibrate instrument kanggo mesthekake tliti ngukur.

(3) Priksa tightness kabel lan cangkang sealing saben wulan; ngganti potongan sealing tuwa pas wektune kanggo bengkel korosif.

4. Perlindungan Lingkungan Khusus

(1) Kanggo kondisi kerja sludge asam & alkali sing kuwat, supaya ora langsung tuangake bahan kimia pekat menyang awak peralatan.

(2) Unit sing dipasang ing njaba ruangan njaga kothak kontrol adoh saka udan udan jangka panjang; versi bledosan-bukti ora bakal mbukak omah listrik ing lingkungan gas sing gampang kobong.

5. Long-term Mati Penanganan

Yen mandheg operasi luwih saka 15 dina, resik sisa endapan ing jero tabung, supaya rongga njero garing lan segel pipa. loro ends.

Kustomisasi & Proses Produksi

Langkah 1: Konfirmasi Komunikasi & Parameter Teknis Kondisi Kerja ing Situs

Insinyur teknis kita ngumpulake parameter lapangan lengkap saka pelanggan sing nglengkapi Percetakan Kimia lan Membran Pencelupan Filter Press, kalebu diameter nominal pipa, nilai pH slurry, isi serat, suhu kerja, pipa tekanan, sawetara fluktuasi konsentrasi nyata, syarat sambungan PLC lan panjaluk bukti bledosan bengkel Stainless Steel Inline Tubular Slurry Konsentrasi Meter Kanggo Filter Press Supporting Pipeline System. Konfirmasi bahan sing dibasahi (SUS316L/Hastelloy/Titanium), rentang ukur, mode output sinyal (4-20mA/RS485), rampung disesuaikan skema teknis lan kutipan formal sawise analisis data.

Langkah 2: CFD Flow Field Simulation + CAD Structural Optimization Design

Tim R&D nggunakake piranti lunak simulasi cairan CFD kanggo ngoptimalake radian tabung njero, instalasi sensor ultrasonik posisi lan tata saluran aliran saka Stainless Steel Inline Tubular Slurry Konsentrasi Meter Kanggo Filter Press Ndhukung Sistem Pipa, ngilangi gangguan pangukuran sing disebabake dening turbulensi slurry, serat nduwurke tumpukan lan udara gelembung. Rampung gambar produksi formal, BOM komponen lan lembar parameter linkage sawise teknis internal audit.

Langkah 3: Pengadaan Bahan Baku & Inspeksi mlebu

Tuku certified pipa stainless steel kosong, bahan alloy, modul sensing ultrasonik, pemancar industri lan aksesoris elektronik kanggo meter konsentrasi. Kabeh bahan mentahan logam submerged liwat kecemplung asam-basa test titik anti-korosi; komponen elektronik ngrampungake screening tuwa suhu dhuwur-kurang sadurunge panyimpenan, nolak saham mentah sing ora mumpuni langsung.

Step4: CNC Precision Machining & Perawatan Lumahing Anti-karat

1.Adopt nglereni laser CNC, welding otomatis rapi lan tliti ngowahi kanggo awak utama tubular;

2.Standar SUS316L pipe tembok utama kaleksanane metu pangilon polishing kanggo anti-adhesion; Hastelloy / Titanium selaras bagean rampung pickling passivation kanggo nambah asam & alkali resistance karat adaptasi printing dye sludge lingkungan;

3. Nihan pangayoman njaba diproses dening die-casting + uyuh Paint anti-karat.

Step5: Sensor Majelis, Circuit Wiring & Program Pra-setelan

Buruh profesional ndandani probe sensor ultrasonik ing awak tubular miturut spesifikasi perakitan; ngumpul pemancar, modul tampilan lan terminal kabel. Konsentrasi pra-program watesan ndhuwur/ngisor, sambungan tekan filter parameter output lan algoritma anti-gangguan miturut fitur sludge customer ing bengkel, rampung internal sirkuit debugging.

Step6: Simulasi Printing Slurry Load Factory Test (Core QC Link)

Saben Meter Konsentrasi rampung ngalami tes simulasi terus-terusan 48 jam kanthi cairan sludge asam-alkali sing disiapake dhewe. Pengukuran tes presisi, kinerja gangguan anti-gelembung & anti-serat, stabilitas output sinyal lan respon linkage karo saringan tekan PLC; nyetel algoritma internal yen data test ngluwihi sawetara toleransi.

Langkah 7: Inspeksi Kualitas Komprehensif Produk Rampung

Priksa maneh toleransi dimensi, kelas proteksi (IP65/IP67/EX bledosan-bukti), kinerja sealing lan kabèh status kerja mesin; ngetokake laporan inspeksi pabrik kanthi data tes sadurunge gudang. 5% random sampling per kumpulan kanggo mriksa maneh kanggo njamin konsistensi kumpulan.

Step8: Anti-kelembapan Ekspor Packaging & Pangiriman

Jas pipa njero lan bagean logam kanthi pelumas anti-karat, bungkus komponen inti kanthi film plastik anti banyu; ngemasi peralatan pesawat lengkap, asu laut nyisakke, drawing instalasi lan manual operasi menyang kasus plywood ekspor supaya banyu segara lembab lan tabrakan karusakan sak transportasi segara long-distance kanggo proyèk penet Filter jaban rangkah.

Step9: Pandhuan Instalasi Sawise-sale & Layanan Komisi On-site

Nyedhiyani pandhuan instalasi video remot lan layanan kalibrasi parameter; kanggo pesenan akeh saringan lengkap pers + proyek meter konsentrasi, atur teknisi profesional menyang bengkel percetakan & pewarnaan pelanggan kanggo debugging instalasi ing situs saka Stainless Steel Inline Tubular Slurry Konsentrasi Meter Kanggo Filter Press Ndhukung Sistem Pipa, ngrampungake tes sambungan loop tertutup kabeh kanthi Printing Kimia lan Membran Pencelupan Filter Pencet lan sepur operator kanggo kalibrasi lan pangopènan saben dina. Ngleksanakake 1-taun babar pisan mesin lengkap lan layanan pasokan suku cadang biaya-rega seumur hidup.

Perbandingan Produk vs Saingan

Perlengkapan Pendukung sing cocog

1. Inti Matching Host: Printing Kimia lan Dyeing Membrane Filter Pencet

Meter konsentrasi dipasang langsung ing pipa feed feed filter, ngirim slurry nyata-wektu sinyal konsentrasi kanggo Filter penet PLC kabinet. Pencet saringan kanthi otomatis nyetel kacepetan feed, feed durasi lan meksa squeezing membran miturut data konsentrasi, stabilizes Kelembapan cake Filter final antarane 55% ~ 70%, nyuda kebanjiran bocor lan nyaring kain clogging disebabake Kapadhetan endhot inconsistent.

2. Variabel Frekuensi Slurry Feeding Pump

Disambung karo meter konsentrasi liwat sinyal 4 ~ 20mA; nalika sludge mlebu over-konsentrasi, pump suda frekuensi operasi kanggo alon dipakani; kanggo slurry banget lancip, pump kacepetan munggah kanggo mundhakaken volume dipakani. Eling Dipakani otomatis loop tertutup lan supaya manual imbuhan pump Kerep.

3. Sistem Dosis Flocculant Otomatis

Data konsentrasi nuntun tambahan obat otomatis: sludge konsentrasi dhuwur nambah dosis flokulan kanthi otomatis, cairan mentah konsentrasi rendah nyuda jumlah panganan kimia, ngirit biaya koagulan 18% ~ 28% lan ngindhari limbah kimia sing berlebihan.

4. Limbah Tank Mixer Agitator

Dipasang ing ngarepe tank panyimpenan sludge kanggo njaga endhot kanthi homogen lan konsentrasi seragam sadurunge mlebu feeding pipeline, drastis nyuda fluktuasi konsentrasi cetha sing mengaruhi pangukuran meter konsentrasi presisi lan Filter penet mlaku stabilitas.

5. Intelligent PLC Central Control Kabinet

Nglumpukake data konsentrasi, filter penet mlaku paramèter, pompa status operasi synchronously; éling full-proses kontrol otomatis unmanned saka kahanan endhot, dipakani lan Filter mencet, ndhukung data sajarah panyimpenan lan mriksa maya remot liwat komunikasi RS485.

6. Alat Ukur Tambahan (Opsional)

Monitor pH online: Ngawasi fluktuasi asam-basa banyu limbah pewarna, cocog karo data konsentrasi kanggo nyetel piring Filter konfigurasi anti-karat lan rumus medicament;

Pipeline Electromagnetic Flowmeter: Kerjasama karo meter konsentrasi kanggo ngetung total sludge garing wektu nyata bobot kanggo statistik produksi.

7. Slurry Conveyor & Filter Cake Discharge Conveyor

Stabil dipakani kontrol dening konsentrasi mbenakake Filter cake mbentuk konsistensi; seragam jajan Filter garing luwih trep kanggo ngaturake otomatis lan pembuangan metu saka endhot.

Sertifikasi Produk

Kabeh Meter Konsentrasi Slurry Tubular Inline Stainless Steel wis entuk sertifikasi CE, tundhuk karo EU standar safety listrik lan kompatibilitas elektromagnetik, layak kanggo sirkulasi gratis ing pasar Eropa.

Produk lulus sertifikasi sistem manajemen mutu ISO sing relevan, kabeh aliran produksi nderek standar spesifikasi kontrol kualitas.

Dokumen sertifikasi resmi sing lengkap bisa diwenehake kanggo deklarasi adat pelanggan, penawaran proyek lan pengawasan pihak katelu.
